Много дач и одноквартирных домов построено на скалистом грунте, часто на расстоянии нескольких десятков метров от источников воды. Даже если подведен электрический ток, воду в большинстве случаев набирают вручную и переносят к дому, что связано с большими трудозатратами. Причиной такого положения часто бывают опасения больших затрат на установку насоса, подведение водопроводных труб, ремонт водопровода в случае его замерзания, если осенью не открыт выпускной вентиль в насосе или не выпущена из летнего водопровода вода, а неожиданно наступили морозы. Если летний водопровод используется и зимой, необходимо после подкачки воды открывать выпускной вентиль, чтобы вода оттекала из труб. Пройти к насосу и включить выпускной вентиль иногда бывает трудно или просто неудобно. Чтобы всего этого избежать, мы предлагаем усовершенствование, которое ниже будет подробно описано.
Трехступенчатый насос с электромотором 2 кВт устанавливается примерно на один
метр ниже крышки колодца. Насос включается и выключайся контактором через
сдвоенные клавиши, установленные на даче или на садовом участке. Диаметр
напорного трубопровода 25 мм, общая длина 40 м и напорный участок 16 м от
насоса к даче. Усовершенствование заключается в том, что на фланец насоса
навинчивается поршневой выпускной вентиль, изображенный на рис. 111-13-39.
Частные случаи зависят от состава грунта, утла наклона участка и типа
насоса. Не будем принимать во внимание уменьшение напора воды в рукаве и
сетках поршневого вентиля. Этот недостаток полностью окупается
круглогодичной безотказной работой водопровода. Нашим потребностям
полностью соответствует напор воды, дающий возможность поливать растения
на расстоянии 10—12 м от горловины рукава, т. е. до высоты 20 м, и на
расстоянии 60 м от насоса. Необходимо подчеркнуть, что воду к даче нельзя
подавать
по стальным оцинкованным трубам, так как они со временем окисляются и загрязняют воду. Следует применять резиновые шланги (можно использовать и шланги из пластических материалов), которые по всей длине свободно укладываются на поверхность земли. Устройство ввода напорного трубопровода в резервуар с поплавковым выключателем или его подсоединение к обычной дачной водонапорной установке не представляет больших трудностей, поэтому в данном разделе эту проблему мы рассматривать не будем.
Изготовление и функции выпускного вентиля. Поршневой выпускной вентиль должен быть выточен из нержавеющего металла, так как даже небольшое количество ржавчины, которое с током воды втянется в пространство между стенками цилиндра и подвижным поршнем, может привести вентиль в негодность. Для изготовления этого вентиля используется латунный шестигранный Стержень (рис. 111-13-39) диаметром 60 мм и длиной 40 мм. Выпускное отверстие диаметром 15 мм имеет резьбу, в которую ввинчивается трубка длиной примерно 20 см, чтобы оттекающая вода не попадала непосредственно на насос. Чтобы в верхней части цилиндра поршень не заклинивался, верхняя внутренняя грань цилиндра закруглена. В цилиндре проточено отверстие диаметром 40 и длиной 70 мм. На расстоянии примерно 15 мм от внутренней грани проточенного таким образом цилиндра расположено выпускное отверстие, в которое вставляется трубка. Довольно компактную головку цилиндра нужно просверлить и в отверстии нарезать резьбу, соответствующую муфте напорного трубопровода (шланга).
Цилиндр изнутри с двух сторон протачивается так, чтобы в центре образовалась перегородка толщиной примерно 2 мм, в которой просверливаются 10—12 отверстий диаметром 4 мм. Через такое сито при включении насоса вода под давлением поступает в трубопровод; давление воды на не просверленную поверхность перегородки поднимет поршень в верхнюю часть цилиндра. Необходимо, чтобы диаметр порня был на 0,2 мм меньше, чем внутренний диаметр цилиндра, т. е. 39,8 мм, тогда поршень будет двигаться в цилиндре свободно, без трения.
Работа поршневого выпускного вентиля продемонстрирована на рис. 111-13-40. Левая схема показывает положение поршня в цилиндре, когда насос не включен и напорный трубопровод освобожден от воды. На правой схеме показано положение поршня, когда насос включен. Возникающее в направлении трубопровода давление воды поднимает поршень в верхнюю часть цилиндра, а через сито поршня вода поступает в трубопровод. Одновременно поршень забывает выпускное отверстие, но негерметично, и поэтому вода при подкачке понемногу просачивается в выпускное отверстие. После выключения насоса поршень благодаря собственной массе опускается в нижнюю часть цилиндра, открывая таким образом выпускное отверстие и позволяя воле стечь из трубопровода. Описанное оборудование функционирует уже в течение двух лет, не требуя никакого ремонта.
по стальным оцинкованным трубам, так как они со временем окисляются и загрязняют воду. Следует применять резиновые шланги (можно использовать и шланги из пластических материалов), которые по всей длине свободно укладываются на поверхность земли. Устройство ввода напорного трубопровода в резервуар с поплавковым выключателем или его подсоединение к обычной дачной водонапорной установке не представляет больших трудностей, поэтому в данном разделе эту проблему мы рассматривать не будем.
Изготовление и функции выпускного вентиля. Поршневой выпускной вентиль должен быть выточен из нержавеющего металла, так как даже небольшое количество ржавчины, которое с током воды втянется в пространство между стенками цилиндра и подвижным поршнем, может привести вентиль в негодность. Для изготовления этого вентиля используется латунный шестигранный Стержень (рис. 111-13-39) диаметром 60 мм и длиной 40 мм. Выпускное отверстие диаметром 15 мм имеет резьбу, в которую ввинчивается трубка длиной примерно 20 см, чтобы оттекающая вода не попадала непосредственно на насос. Чтобы в верхней части цилиндра поршень не заклинивался, верхняя внутренняя грань цилиндра закруглена. В цилиндре проточено отверстие диаметром 40 и длиной 70 мм. На расстоянии примерно 15 мм от внутренней грани проточенного таким образом цилиндра расположено выпускное отверстие, в которое вставляется трубка. Довольно компактную головку цилиндра нужно просверлить и в отверстии нарезать резьбу, соответствующую муфте напорного трубопровода (шланга).
Цилиндр изнутри с двух сторон протачивается так, чтобы в центре образовалась перегородка толщиной примерно 2 мм, в которой просверливаются 10—12 отверстий диаметром 4 мм. Через такое сито при включении насоса вода под давлением поступает в трубопровод; давление воды на не просверленную поверхность перегородки поднимет поршень в верхнюю часть цилиндра. Необходимо, чтобы диаметр порня был на 0,2 мм меньше, чем внутренний диаметр цилиндра, т. е. 39,8 мм, тогда поршень будет двигаться в цилиндре свободно, без трения.

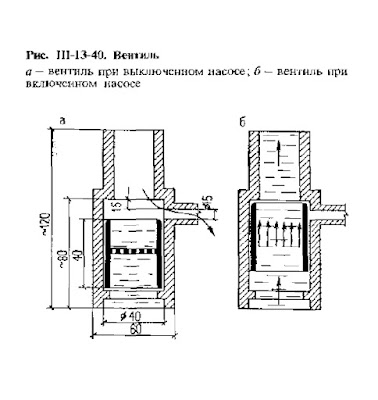

Работа поршневого выпускного вентиля продемонстрирована на рис. 111-13-40. Левая схема показывает положение поршня в цилиндре, когда насос не включен и напорный трубопровод освобожден от воды. На правой схеме показано положение поршня, когда насос включен. Возникающее в направлении трубопровода давление воды поднимает поршень в верхнюю часть цилиндра, а через сито поршня вода поступает в трубопровод. Одновременно поршень забывает выпускное отверстие, но негерметично, и поэтому вода при подкачке понемногу просачивается в выпускное отверстие. После выключения насоса поршень благодаря собственной массе опускается в нижнюю часть цилиндра, открывая таким образом выпускное отверстие и позволяя воле стечь из трубопровода. Описанное оборудование функционирует уже в течение двух лет, не требуя никакого ремонта.
