Во многих наших квартирах неудовлетворительна или даже практически отсутствует вентиляция в туалетах. Однако в большинстве случаев можно устранить этот недостаток. Условием применения описываемого приспособления является унитаз со смывным бачком, п котором имеется изогнутая всасывающая трубка, выступающая нал поверхностью воды в бачке.
Функционирование приспособление для удаления запаха из унитаза (рис. 11-35-101). Небольшой вентилятор, вмонтированный в вентиляционное отверстие, после включения его всасывает воздух из унитаза, который проходит через трубу смывного бачка и всасывающую трубку через пространство над уровнем воды а бачке, и через трубку 10 выводится в вентиляционную шахту или в свободное пространство. Лишь в момент смыва, когда трубка заполнена водой, воздух не отсасывается. Электродвигатель вентилятора, однако, при этом может работать.
Процесс изготовления. Размеры ротора и корпуса вентилятора зависят от применяемою электрического микродвигателя. Помещаемый ниже чертеж действителен для микродвигателя с 1400 об/мин. Мощность может быть равна от 20 до 40 Вт. При применении микродвигателя с числом оборотов 2800 об/мин можно диаметр вентилятора, т. е. ротора и корпуса, уменьшить приблизительно на 20 мм. Способ крепления электрического микродвигателя внутри корпуса зависит от размеров микродвигателя. В данном случае был применен микродвигатель от старого проигрывателя, у которого имелись анкерные петли (рис. 11-35-102).

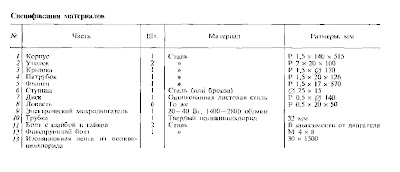

Корпус 1 можно изготовить закаткой и сваркой листовой стали или при помощи трубки соответствующих размеров. К корпусу прикрепляют клепкой или приваривают уголки 2 для крепления электрического микродвигателя. Местоположение уголков определяют в соответствии с размерами электродвигателя. К уголкам затем припаивают болты 11. Для припаивания целесообразно использовать припой с флюсом. Припой наносят между очищенными поверхностями и нагревают их — лучше всего на газовой плите. Для обеспечения правильного положения и шага болтов пользуются держателем, изготовленным из изогнутой проволоки, как показано на рис. А. При выполнении пайки проволока должна находиться на болтах. Для точной подгонки фланца 5 к корпусу 1 при изготовлении крышки 3, 4. 5 большую часть фланца из листовой стали встраивают в корпус таким образом, чтобы фланец вплотную прилегал к корпусу; затем все вместе монтируют на крышку 3 и соединяют сваркой. Только после этого выполняют продольный сварной шов фланца 6.
Особого внимания требует изготовление ротора вентилятора. Размечают точные очертания диска 7 и разделяют циркулем на шесть частей, соединив их линиями с центром. После этого заранее изготовленную лопасть покрывают тонким слоем специальной краски к прикладывают линией изгиба к линии, имеющейся на диске.
Лопасти должны быть абсолютно одинаковыми и одинаково располагаться в центре. Пайку опять-таки выполняют на пазовой плите, лучше всею на чугунной конфорке. Во время пайки необходимо особенно следить за тем, чтобы лопасти не сместились. После остывания устанавливают ротор центром, обозначенным кернером, на острие вала и выверяют его статическое уравновешивание, которое можно дополнительно улучшить припоем, нанося его на более легкую сторону. В центре диска затем просверливают, действуя очень точно и осторожно, отверстия для центрирования но ступице 6. Сначала просверливают отверстие меньшего диаметра, а потом увеличивают его до заданных и обозначенных кернером размеров и подгоняют к ступице. Поверхность соприкосновения ступицы покрывают специальной краской и снова соединяют вес пайкой на конфорке газовой плиты. Еще раз проверяют статическую уравновешенность, так как она влияет на бесшумный ход вентилятора.
Микродвигатель 9 крепится к корпусу болтами, на которые кадета резиновая трубка для уменьшения вибрации и снижения уровня шума. Размеры деталей, которые зависят от применяемого микродвигателя, на чертежах обозначены буквами х. у. z. Ротор крепится на валу микродвигателя фиксирующим болтом таким образом, чтобы люфт между лопастями и крышкой был минимальным и чтобы во время работы вентилятора лопасти не задевали за корпус. Вентилятор устанавливают в отверстие в стене иди в вентиляционную решетку, куда до этого был подведен электрический ток.
Остается переоборудовать смывной бачок. Для присоединения трубки 10 можно использовать свободное отверстие для поплавкового вентиля, которое бывает с обеих сторон бачка. Его увеличивают рашпилем, а трубку при приклеивают клеем к листу твердого поливинилхлорида. Однако можно сделать и отверстие в кромке бачка. Трубке из твердого поливинилхлорида легко придать требуемую форму (изогнуть), заполнив ее сухим песком, который в трубке, заткнутой пробками, уплотняют ударами деревянной чурки. После этого нагревают трубку, вращая ее, до размягчения, потом изгибают, придавая ей соответствующую форму к разглаживая. Лучше всего выполнять соединение из двух деталей или разрезать всю трубку наискось, что позволит снимать бачок или без особых затруднений демонтировать вентилятор. Со стороны вентилятора, вставляют трубку, предварительно нагрев ее конец, в патрубок 4. Затем уплотняют бачок, заклеив место соединения крышки с бачком изоляционной лентой из поливинилхлорида. Заклеивают также отверстие для троса со стороны, противоположной стороне его крепления и, наконец, заклеивают трубку в месте разреза.
Включение микродвигателя в сеть и его выключение. В первую очередь необходимо подключить электродвигатель к нулевому или заземляющему проводу. Если в туалете есть дневное освещение, электродвигатель лучше всею подключить параллельно к электрической лампочке, как показано на рис. Б; следовательно, микродвигатель будет приводиться в действие, когда включают свет. В противном случае для приведения в действие электродвигателя необходим выключатель, поставленный вблизи от шнурка смывного бачка (чтобы не забывали его выключать). При окраске туалета закрашивают и крышку вентилятора, чтобы не нарушать общего вида помещения. И еще несколько советов:
1. Размещать вентилятор следует по возможности таким образом, чтобы трубка )0 была как можно короче и имела минимальное количество отводов.
2. Если трубка имеет большую длину или количество отводов больше, необходимо Применять электрический микродвигатель с числом оборотов 2800 в минуту. Такой же микродвигатель необходим и в случае, если труба смывного бачка, ведущая от бачка к унитазу, имеет больше отводов.
